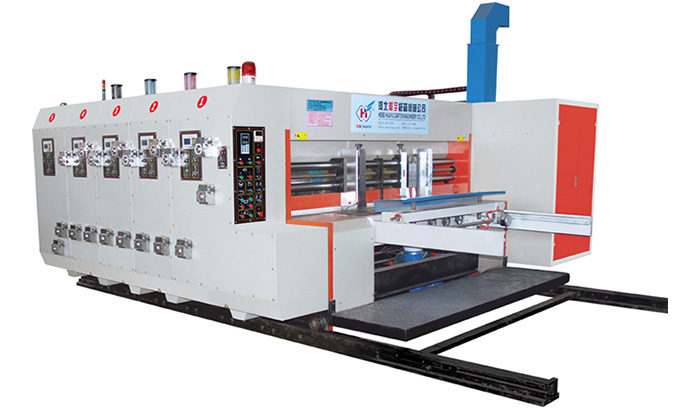

Выполняя важную роль в процессе производства гофрированного картона, наша автоматическая флексографическая печатно-высекательная машина с укладчиком серии B, схожая с машиной серии A, предназначена для высококачественной цветной печати.
Основные функции
1. Данное оборудование для печати на гофрокартоне оснащено сенсорным экраном и моторизованной системой управления.
2. Оборудование изготовлено из материалов и деталей высочайшего качества.
3. Изготовленная из премиальной легированной стали трансмиссия обработана карбюрированием, закалкой и шлифовкой. Твердость составляет HRC58-62.
4. Основной ведущий ролик данной автоматической флексографической печатно-высекательной машины с укладчиком имеет бесшпоночное соединение, что позволяет уменьшить зазор соединения и добиться точности.
5. Трансмиссия оснащена двойным масляным насосом, выполняющим функцию смазки.
6. Оборудование имеет функцию автоматической установки нуля и сброса памяти.
7. Данное упаквовочное оборудование подходит для производства небольших коробок из гофрированного картона.
8. Максимальная скорость машины достигает 120 листов в минуту.
Компоненты автоматической флексографической печатно-высекательной машины с укладчиком серии B

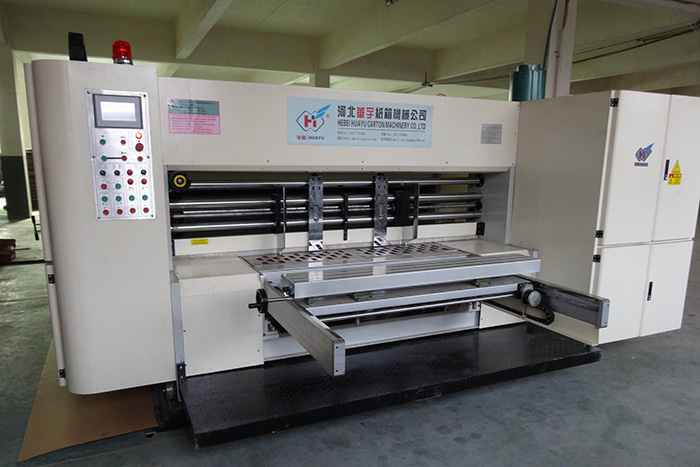

Подающее устройство
Функции подающего устройства
1. Данное оборудование для производства гофротары оснащено ременным устройством подачи за передний край.
Всасывающее удерживающее устройство разработано для содействия при подаче изогнутого картона. Сила всасывания регулируется.
2. Передняя пластина регулируется вручную и оснащена шкалой с делениями для отображения отрегулированного положения.
3. Движение задней пластины вперед и назад регулируется компьютером. Угол регулируется вручную.
4. Движение датчиков слева и справа также регулируется компьютером. Необходимые параметры могут быть введены при помощи сенсорного экрана.
5. Оборудование оснащено устройством удаления пыли, что позволяет удостоверится в чистоте картона и обеспечить качественную печать.
6. Регулировка частоты основного двигателя осуществляется программой ПЛК. Человеко-машинный интерфейс оснащен ЖК-экраном.
7. Алюминиевая пластина, проталкивающая картон возвращается на нулевую позицию при остановке оборудования.
8. Оборудование может работать с 3, 5 и 7-слойным гофрированным картоном, а также с гофрокартоном марки E.

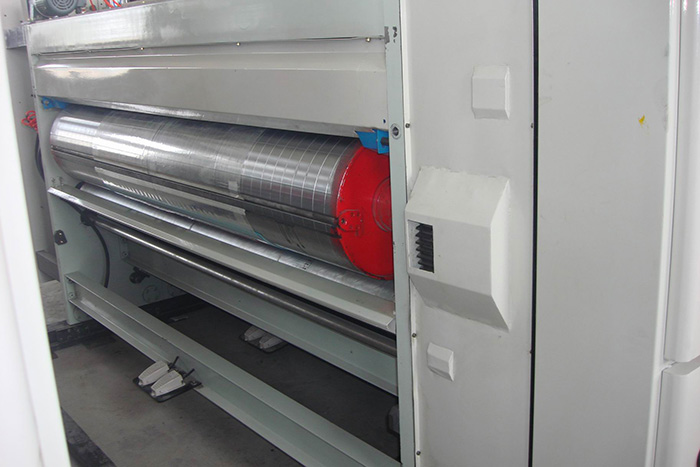

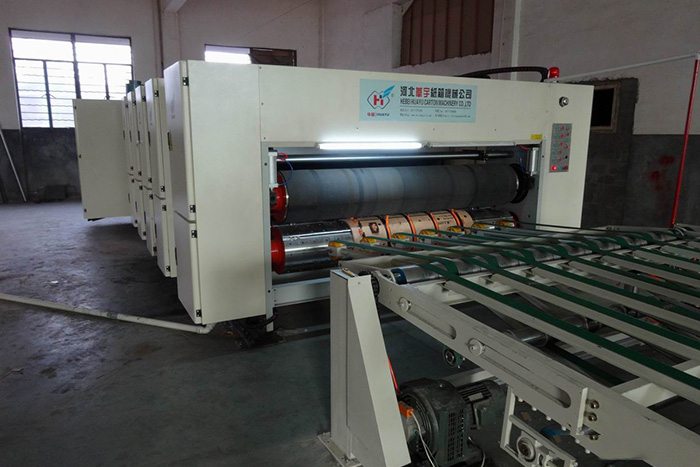

Печатающее устройство
Принтер автоматической флексографической печатно-высекательной машины с укладчиком серии B осуществляет 1 - 5-ти цветную печать или печать большим количеством цветов. Принтер осуществляет печать не только на обычном картоне, но и высококачественную точную печать на многокрасочном картоне, таком как коробки для фруктов, подарочные коробки, ящики для пива и т.д.
Функции печатающего устройства
1. Принтер устройства оснащен анилоксовым валиком.
2. Стандартная комплектация оснащается резиновыми роликами красильной системы.
3. Скоростное устройство замены позволяет осуществлять установку и разборку пластин флексографической печати быстро и удобно.
4. Регулировка фазы осуществляется ПЛК и сенсорным экраном, что обеспечивает полную настройку.
5. Механизм настройки фазы планетарной передачи имеет долгий срок службы.
6. Печатающее устройство оснащено автоматическим устройством торможения, предотвращающим вращение цилиндра при отделении или регулировке фазы. Благодаря этому изначальное положение шестерни не изменяется.
7. Система автоматического сброса обеспечивает автоматическое возвращение на ноль после очистки печатающего ролика.
8. Автоматическое подъемное устройство анилоксового ролика обеспечивает подъем и отделение ролика от печатной поверхности при остановке подачи.
9. Регулировка зазора полностью осуществляется компьютером.

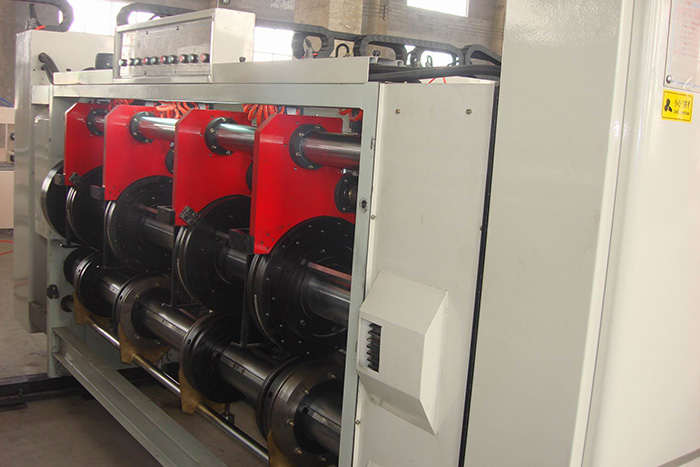

Просекательное устройство
Просекательное устройство в автоматической флексографической печатно-высекательной машине с укладчиком используется для изготовления стандартных коробок из гофрокартона. Устройство позволяет выполнять просекание, фальцовку, продольную резку и резку углом одной операцией. Размер просекания и высота картона регулируются двигателем или вручную.
Фу
1. Регулировка фазы просекания и высоты осуществляется ПЛК с цветным дисплеем.
2. Устройство регулировки фазы использует планетарную передачу, обеспечивая долгий срок службы.
3. Просекательные ножи шириной 7мм изготовлены из легированных материалов, прошедших термическую обработку и характеризуются остротой и высокой точностью.
4. Интервал между просеканием и биговкой контролируется высокоточной шарико-винтовой парой, ПЛК и сенсорным экраном.
5. Просекательное устройство имеет функцию автоматической установки на нуль.
6. Дружественный интерфейс вместе с цветным сенсорным экраном обеспечивает простоту работы.
Высекательный пресс
Высекательный пресс используется для пробивки отверстий в листах гофрированного картона. Одним движением могут быть пробиты 2-3 листа картона.
Функции высекательного пресса
1. Валик с резиновой прокладкой может двигаться в осевом направлении автоматически.
2. Покрытый наилучшей в своем классе резиной валик с резиновой прокладкой работает превосходно.
3. Наличие устройства самовосстановления для истертых обрезиненных валиков.
4. Линейная скорость верхнего и нижнего валиков автоматически компенсируется после их ремонта.
5. Высекательный пресс имеет большую гибкость применения и может быть быстро переоборудован для просекания или вырезки.
| No. | Параметр | Единица измерения | Модель | |||||||
| |
|
|
|
|||||||
| 1 | Внутренняя ширина | мм | 2400 | 2600 | 2200 | 2800 | 2400 | 2800 | 2600 | 3000 |
| 2 | Макс. размер листа | мм | 1050× 2200 |
1050× 2400 |
1250× 2000 |
1250× 2600 |
1450× 2200 |
1450× 2600 |
1650× 2400 |
1650x 2800 |
| 3 | Макс. площадь печати | мм | 980× 2000 |
980× 2200 |
1250× 1800 |
1250× 2400 |
1450× 2000 |
1450× 2400 |
1600x 2200 |
1600× 2600 |
| 4 | Мин. размер листа | мм | 280×600 | 280×600 | 350×700 | 350×700 | 400x670 | 400x670 | 420×670 | 420×670 |
| 5 | Толщина пластины печати | мм | 7.2 | 7.2 | 7.2 | 7.2 | ||||
| 6 | Макс. скорость машины | листов/мин | 160 | 120 | 110 | 90 | ||||
| 7 | Экономная скорость | листов/мин | 0-140 | 0-100 | 0-90 | 0-70 | ||||
| 8 | Точность | мм | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ||||
| 9 | Толщина картона | мм | 2-11 | 2-11 | 2-11 | 2-11 | ||||
| 10 | Мин. интервал просечки | мм | 135×135×135×135 | 165×165×165×165 | 165×165×165×165 | 195×195×195×195 | ||||
| 11 | Макс. глубина просечки | мм | 260 | 330 | 370 | 410 | ||||
Примечание:
Размер оборудования может быть изменен в соответствии с требованиями клиента.
