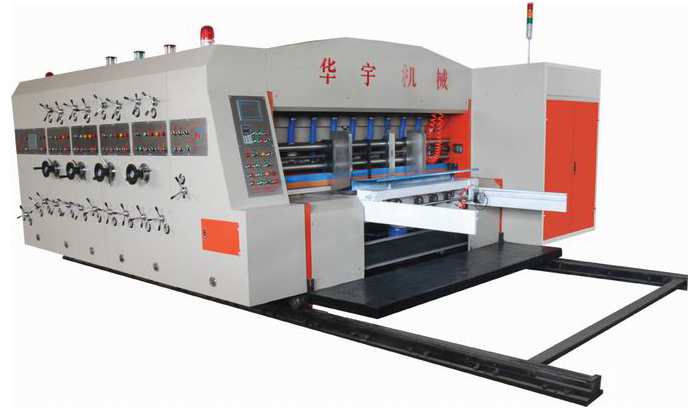

Автоматическая флексографическая печатно-высекательная машина с укладчиком серии HUAYU-A используется для высококачественной цветной печати на гофрированном картоне. Оборудование отлично подходит для многоцветной печати.
Основные функции
1. Данный тип машин для изготовления гофротары применяет передовой ременный механизм подачи за переднюю кромку, обеспечивающий простоту работы, стабильность и точность.
2. Оборудование оснащено 7-дюймовым цветным сенсорным экраном, использующимся для предустановленных заказов (может быть предустановленно до 200 заказов), запросов о заказах, порядка памяти и считывания, синхронной установки нуля, автоматической и ручной регулировки фазы, управления параметрами, автоматического накатывания краски и отображение производимого количества и скорости.
3. Все регулировки могут осуществляться как компьютерным, так и моторизированным управлением, в зависимости от предпочтений пользователя.
4. Приводные ролики оборудования изготовлены из высококачественных стальных труб? которые прошли термическое улучшение, покрытие хромом, корректировку и балансировку сверления, что обеспечивает стабильную работу. Шестерни изготовлены из высококачественного стального сплава и прошли закалку.
5. Просвет между роликами может регулироваться и в зависимости от самоблокирующейся функции положения червячной передачи. Рукоятка обеспечивает удобную и быструю регулировку.
6. Продольное и поперечное движение высекательного ножа регулируется при помощи двигателя. Высота коробки также регулируется двигателем.
7. Высекательная часть данной автоматической флексографической печатно-высекательной машины с укладчиком оснащена механизмом компенсации ограничения скорости, что позволяет высекательному ролику двигаться по диагонали на 40мм.
8. Данное оборудование по производству гофротары также оснащено функциями памяти печати и вырубки, обеспечивающими автоматическую установку нуля и автоматический сброс высекания. Устройство продольной резки приводится в движение шарико-винтовой парой, обеспечивая стабильность работы и высокую точность.
9. Основные электрические компоненты изготовлены в соответствии с европейскими стандартами качества.
10. Высокоскоростная автоматическая флексографическая печатно-высекательная машина с укладчиком с функцией компьютерной памяти может запоминать до 999 заказов. Наибольшая достигаемая скорость - 150 листов в минуту.
Компоненты автоматической печатно-высекательной машины с укладчиком серии
Подающее устройство
1. Данная печатная, режущая и высекательная машина оснащена ременным устройством подачи за передний край, что обеспечивает легкую работу и обслуживание.
2. Подача за передний край позволяет избежать искривления картона и уменьшить погрешность подачи.
3. Всасывающее удерживающее устройство разработано для содействия при подаче изогнутого картона. Сила всасывания регулируется вручную. Цифровой дисплей обеспечивает удобство работы.
4. Движение датчиков слева и справа регулируется компьютером. Имеется пневматическое устройство выравнивания.
5. Движение заднего щита вперед и назад также регулируется компьютером. Угол регулируется вручную.
6. Устройство подачи оснащено устройством удаления пыли, что позволяет удостоверится в чистоте картона и обеспечить качественную печать.
7. Доступна функция подачи листов через цикл (скип-фид). Выбор непрерывной подачи или подачи через цикл зависит от предпочтений пользователя.
8. Оборудование может работать с 3-х, 5-ти и 7-слойным гофрированным картоном, а также с гофрокартоном марки E.

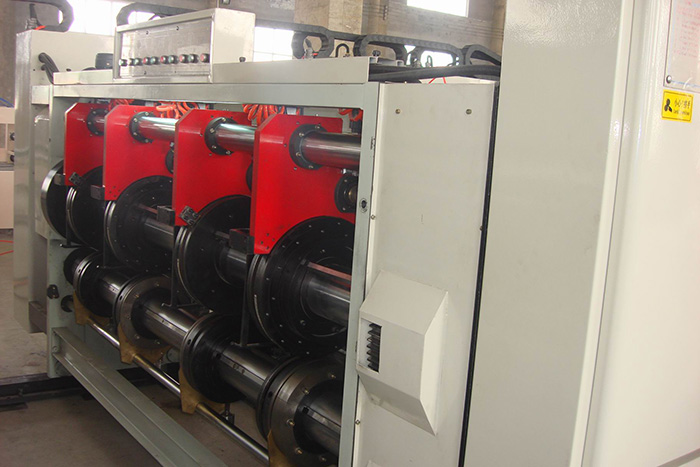

Печатающее устройство
Флексографический принтер осуществляет 1 - 5-ти цветную печать или печать большим количеством цветов. Принтер осуществляет печать не только на обычном картоне, но и высококачественную точную печать на многокрасочном картоне, таком как коробки для фруктов, подарочные коробки, ящики для пива и т.д.
Функции печатающего устройства
1. Принтер устройства оснащен анилоксовым валиком.
2. Стандартная комплектация оснащается резиновыми роликами красильной системы. (Красильная система с двумя скребковыми ножами опциональна).
3. Скоростное устройство замены позволяет осуществлять установку и разборку пластин флексографской печати быстро и удобно.
4. Регулировка фазы осуществляется ПЛК и сенсорным экраном, что обеспечивает полную настройку.
5. Механизм настройки фазы планетарной передачи имеет долгий срок службы.
6. Печатающее устройство оснащено автоматическим устройством торможения, предотвращающим вращение цилиндра при отделении или регулировке фазы. Благодаря этому изначальное положение шестерни не изменяется.
7. Система автоматического сброса обеспечивает автоматическое возвращение на ноль после очистки печатающего ролика.
8. Осевая регулировка осуществляется компьютером с цифровым дисплеем. Расстояние регулировки достигает 20мм.
9. Автоматическое подъемное устройство анилоксового ролика обеспечивает подъем и отделение ролика от печатной поверхности при остановке подачи.
10. Регулировка зазора полностью осуществляется компьютером.

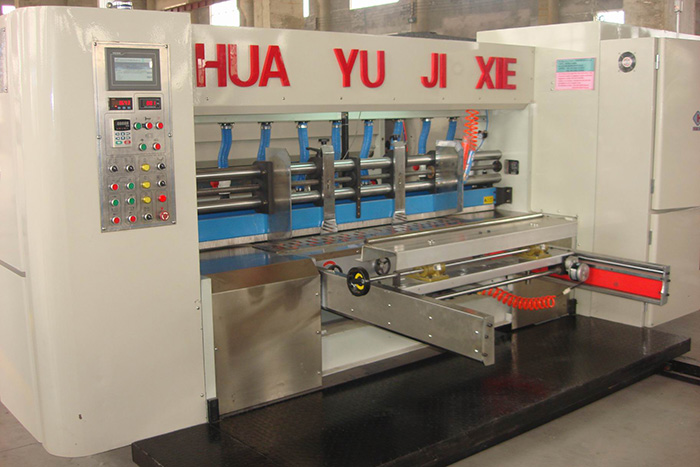

Просекательное устройство
Просекательное устройство в автоматической флексографической печатно-высекательной машине с укладчиком используется для изготовления стандартных коробок из гофрокартона. Устройство позволяет выполнять просекание, фальцовку, продольную резку и резку углом одной операцией. Размер просекания и высота картона регулируются двигателем или вручную.
Функции просекательного устройства
1. Просекательное устройство оснащено двойными биговальными роликами. После биговки картон тяжелее поддается повреждениям.
2. Регулировка фазы просекания и высоты картона выполняется при помощи ПЛК с цветным дисплеем.
3. Устройство регулировки фазы использует планетарную передачу, обеспечивая долгий срок службы.
4. Просекательная головка шириной 7мм изготовлена из легированных материалов, прошедших термическую обработку и характеризуется остротой и высокой точностью.
5. Просвет просекания и биговки контролируется высокоточной шарико-винтовой парой, ПЛК и сенсорным экраном.
6. Просекательное устройство имеет функцию автоматической установки на нуль.
7. Дружественный интерфейс вместе с цветным сенсорным экраном обеспечивает простоту работы.

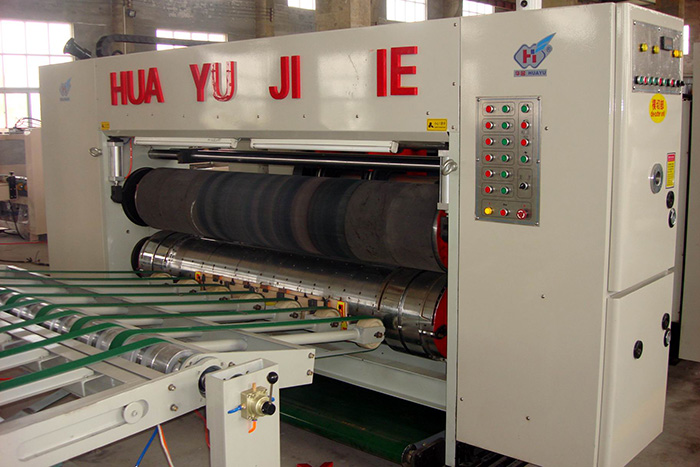

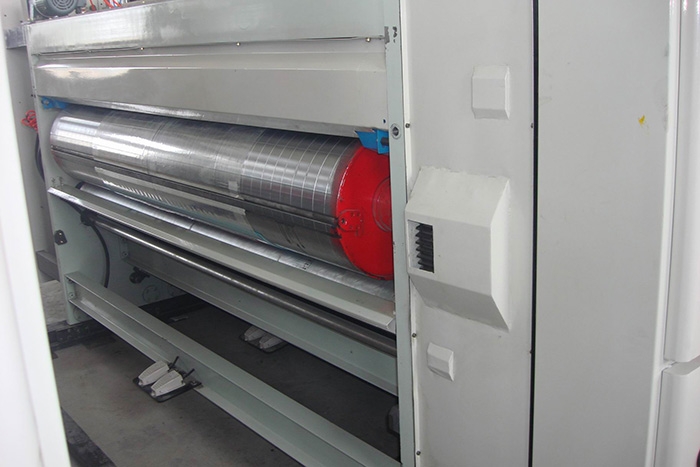

Высекательный пресс
Высекательный пресс используется для пробивки отверстий в листах гофрированного картона. Одним движением могут быть пробиты 2-3 листа картона.
Функции высекательного пресса
1. Ролик высекательного пресса имеет покрытие хромированием и заточку поверхности.
2. Ролик высекательного пресса имеет функцию корректировки баланса, что обеспечивает стабильную работу.
3. Ролик оснащен устройством автоматического движения в осевой плоскости, позволяющим ему двигаться на расстояние около 40мм.
4. Автоматическое устройство компенсации позволяет увеличить срок службы ролика прокладки.
5. Настойка фазы высекательного прессования осуществляется при помощи ПЛК и цветного сенсорного экрана.
6. Использование шарико-винтовой передачи в устройстве регулировки фазы обеспечивает долгий срок службы.
7. Регулировка осевого положения контролируется компьютером с цифровым дисплеем.
| No. | Параметр | Единица измерения | Модель | |||||
2300 |
2300 |
2300 |
2300 |
2300 |
2300 |
|||
| 1 | Внутренняя ширина | мм | 2300 | 2500 | 2700 | 3100 | 3200 | 4200 |
| 2 | Макс. размер листа | мм | 920×2000 | 920×2200 | 1300×2400 | 1300×2800 | 1650×3000 | 1650×4000 |
| 3 | Макс. площадь печати | мм | 850×1800 | 850×2000 | 1250×2200 | 1250×2600 | 1600×2800 | 1600×3800 |
| 4 | Мин. площадь печати | мм | 280×640 | 280×640 | 350×700 | 350×700 | 420×700 | 420×700 |
| 5 | Макс. скорость машины | листов/мин | 180 | 140 | 90 | |||
| 6 | Экономичная скорость | листов/мин | 0-160 | 0-120 | 0-70 | |||
| 7 | Точность | мм | ±0.5 | ±0.5 | ±0.5 | |||
| 8 | Стандартная толщина листа для печати | мм | 7.2 | 7.2 | 7.2 | |||
| 9 | Толщина картона | мм | 2-11 | 2-11 | 2-11 | |||
| 10 | Мин. расстояние просечки | мм | 150×150×150×150 | 165×165×165×165 | 195×195×195×195 | |||
Примечание:
Размер оборудования может быть изменен в соответствии с требованиями клиента.
